4545-2N180工業鋁型材,歐標,（槽10）4545-2N180工業鋁型材產品主要應用于鋁型材安全防護圍欄及機床|導軌防護罩等產品的設計組裝，兩側凹槽用于安裝圍欄網片或有機玻璃板，平滑表面裸露于表面，整體外觀平整美觀，結合不同規格鋁型材配件可實現多種形式的連接方式，達到快速組裝的效果，別與工程師對于產品結構的充分發揮。
文件名稱 上傳時間 操作

自動化輸送系統選型手冊 2018/08/31 下載
工業扶梯踏步走臺系統 2018/08/31 下載
工業圍欄安全防護系統 2018/08/31 下載
鋁合金精益管/線棒選型手冊 2018/08/31 下載

  • 產品描述
  • 加工工藝
  • 工業鋁材
  • 配件推薦
  • 物理參數計算
4545-2N180工業鋁型材產品主要應用于鋁型材安全防護圍欄及機床|導軌防護罩等產品的設計組裝，兩側凹槽用于安裝圍欄網片或有機玻璃板，平滑表面裸露于表面，整體外觀平整美觀，結合不同規格鋁型材配件可實現多種形式的連接方式，達到快速組裝的效果，別與工程師對于產品結構的充分發揮。

4545-2N180工業鋁型材 4545-2N180工業鋁型材產品參數

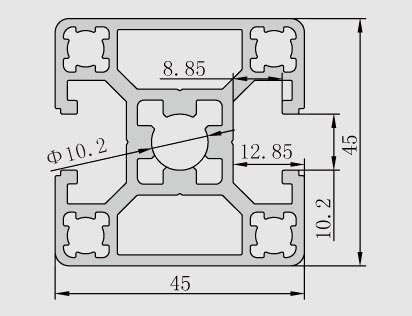

4545-2N180輕型工業鋁型材圖片
4545-2N180輕型工業鋁型材參數

鋁型材型號
材質
重量
慣性矩
慣性矩
彎矩
彎矩
訂貨編號
profile
material
weight
Ix(cm4)
Iy(cm4)
Wx(cm3)
Wy(cm3)
order.NO.
45×45-2N180
鋁AL（6063-T5）
2.45kg/m
19.08
17.46
8.49
7.76
P10-4545-2N180
產品推薦：鋁型材工作臺     鋁型材貨架     扶梯檢修平臺      安全防護圍欄          工業鋁型材框架




無標題文檔

APAS工業鋁型材簡易選型表：



說明：

I. 圖中共有六個參數值：

變形量決定因素：

1.承受力F（N）

2.鋁型材長度L（mm）

3.承載力與鋁型材長度的交點

4.所選鋁型材慣性矩I（cm4）

5.從交點垂直延伸到底部的直線

6.不同承受方式的鋁型材變形量f(mm)

II.可通過參數中的任意三個，查出另一個參
數的極限值。

舉例：選用APAS-8-4080W鋁型材，
L=1000mm，加載荷F=2000N，從圖表中
可輕易查出鋁型材的三種支撐狀態下最大變
形量。

無標題文檔



APAS工業鋁型材受力變形量計算：


在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。

m 鋁型材線性密度（kg/cm3）
F 載荷（N）
L 鋁型材無支撐長度
E 彈性模量（68600N/mm2）
I 集合慣性（cm4）
Z 載面慣性（cm3）
g 9.81N/kgf
f 變形量

* 靜載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式1鋁型材受力變形計算公式2鋁型材受力變形計算公式3
* 無載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式14鋁型材受力變形計算公式5鋁型材受力變形計算公式6
* 鋁型材最大允許彎曲應力：σmax<200N/m3
鋁型材受力變形計算公式7鋁型材受力變形計算公式8鋁型材受力變形計算公式9
* 計算舉例：
選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐

鋁型材受力變形計算公式10鋁型材受力變形計算公式11
