40系列工業鋁型材端面蓋板工業鋁型材端面蓋板是安裝于工業型材端截面的裝飾保護配件，由于工業型材截面刀口鋒利容易對工人或物體造成劃傷，所以要搭配端面蓋板，第一可以起到保護作用，第二還可以起到裝飾作用。 端面蓋板主要為尼龍材質，顏色呈黑色和灰色，可以根據需求定制，并且端面蓋板規格和型材規格相匹配，需要根據不同規格的工業鋁型材型號進行選型。
文件名稱 上傳時間 操作

鋁型材的型材種類有哪些? 2021/11/18 下載
擠壓鋁型材的表面封孔處理對產品質量影響有多大 2020/07/11 下載
鋁型材有多少種規格型號？ 2020/07/11 下載
鋁型材表面處理過程中出現橘皮現象的原因及解決方法 2020/07/11 下載

  • 產品描述
  • 產品推薦
  • CAD下載
  • 物理參數計算
40系列工業鋁型材端面蓋板：
工業鋁型材端面蓋板是安裝于工業型材端截面的裝飾保護配件，由于工業型材截面刀口鋒利容易對工人或物體造成劃傷，所以要搭配端面蓋板，第一可以起到保護作用，第二還可以起到裝飾作用。
端面蓋板主要為尼龍材質，顏色呈黑色和灰色，可以根據需求定制，并且端面蓋板規格和型材規格相匹配，需要根據不同規格的工業鋁型材型號進行選型。
4040工業鋁型材端面蓋板：
工業鋁型材配件
型材規格
L（mm)
W（mm)
H(mm)
材質
顏色
訂貨號
40*40
40
40
4
尼龍
黑色/灰色
CE-EC4040
40*40E
40
40
4
尼龍
黑色/灰色
CE-EC4040E
40*60
60
40
4
尼龍
黑色/灰色
CE-EC4060
4040R工業鋁型材端面蓋板：
工業鋁型材端面蓋板
型材規格
L（mm)
H(mm)
*
材質
顏色
訂貨號
40*40R
40
4
*
尼龍
黑色/灰色
CE-EC4040R
4080工業鋁型材端面蓋板：
工業鋁型材配件
型材規格
L（mm)
W(mm)
S(mm)
H(mm)
材質/顏色
訂貨號
40*80
80
40
40
4
尼龍/黑色/灰色
CE-EC4080
40120工業鋁型材端面蓋板：
工業鋁型材端面蓋板
型材規格
L（mm)
W(mm)
S(mm)
H(mm)
材質/顏色
訂貨號
40*120
120
40
40
4
尼龍/黑色/灰色
CE-EC40120
40160工業鋁型材端面蓋板：
工業鋁型材端面蓋板
型材規格
L（mm)
W(mm)
S(mm)
H(mm)
材質/顏色
訂貨號
40*160
160
40
40
4
尼龍/黑色/灰色
CE-EC40160
8080工業鋁型材端面蓋板：
工業鋁型材配件（天津艾普斯）
型材規格
L（mm)
S(mm)
H(mm)
材質
顏色
訂貨號
80*80
80
40
4
尼龍
黑色/灰色
CE-EC2080

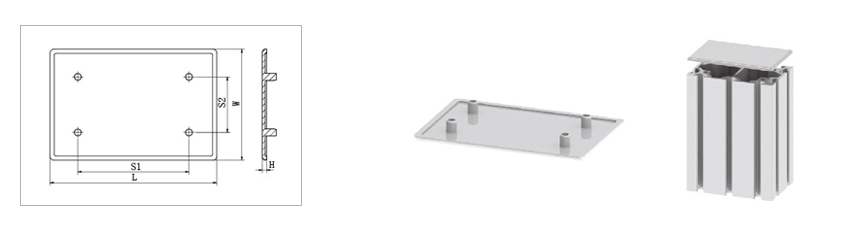

80120工業鋁型材端面蓋板：
工業鋁型材端面蓋板
型材規格
L（mm)
S(mm)/S2（mm)
W（mm)
H(mm)
材質 /顏色
訂貨號
80*120
120
80 / 40
80
4
尼龍/黑色/灰色
CE-EC80120
無標題文檔

APAS工業鋁型材簡易選型表：



說明：

I. 圖中共有六個參數值：

變形量決定因素：

1.承受力F（N）

2.鋁型材長度L（mm）

3.承載力與鋁型材長度的交點

4.所選鋁型材慣性矩I（cm4）

5.從交點垂直延伸到底部的直線

6.不同承受方式的鋁型材變形量f(mm)

II.可通過參數中的任意三個，查出另一個參
數的極限值。

舉例：選用APAS-8-4080W鋁型材，
L=1000mm，加載荷F=2000N，從圖表中
可輕易查出鋁型材的三種支撐狀態下最大變
形量。

無標題文檔



APAS工業鋁型材受力變形量計算：


在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。

m 鋁型材線性密度（kg/cm3）
F 載荷（N）
L 鋁型材無支撐長度
E 彈性模量（68600N/mm2）
I 集合慣性（cm4）
Z 載面慣性（cm3）
g 9.81N/kgf
f 變形量

* 靜載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式1鋁型材受力變形計算公式2鋁型材受力變形計算公式3
* 無載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式14鋁型材受力變形計算公式5鋁型材受力變形計算公式6
* 鋁型材最大允許彎曲應力：σmax<200N/m3
鋁型材受力變形計算公式7鋁型材受力變形計算公式8鋁型材受力變形計算公式9
* 計算舉例：
選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐

鋁型材受力變形計算公式10鋁型材受力變形計算公式11
