T型螺栓,工業鋁型材專用連接配件
鋁型材專用T型螺栓連接配件：
T型螺栓可以直接放入鋁型材槽內，安裝過程中特可以自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等鋁型材配件的好幫手；根據不同型材安裝需求可選用不同規格及長度的T型螺栓；

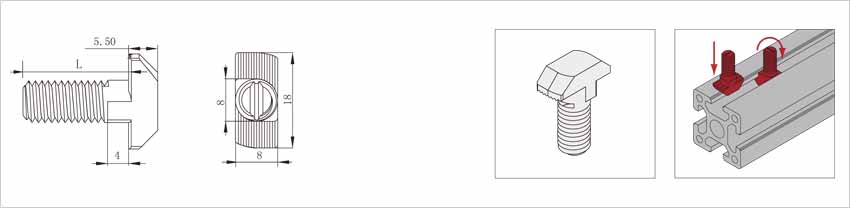

鋁型材T型螺栓連接件使用方式

30系列鋁型材專用T型螺栓規格參數
槽型
L（mm)
螺紋
材質
訂貨編號
P8（槽8）
16
M6
碳鋼（鍍鋅/鍍鎳）
CE-TB6×16-30
P8（槽8）
25
M6
碳鋼（鍍鋅/鍍鎳）
CE-TB6×25-30
P8（槽8）
16
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×16-30

40系列鋁型材專用T型螺栓規格參數
槽型
L(mm)
螺紋
材質
訂貨編號
P8（槽8）
20
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×20-40
P8（槽8）
23
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×23-40
P8（槽8）
25
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×25-40
P8（槽8）
30
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×30-40
P8（槽8）
40
M8
碳鋼（鍍鋅/鍍鎳）
CE-TB8×40-40

45系列鋁型材專用T型螺栓規格參數
槽型
L(mm)
螺紋
材質
訂貨編號
P10（槽10）
20
M8×20
碳鋼（鍍鋅/鍍鎳）
CE-TB8×20-45
P10（槽10）
25
M8×25
碳鋼（鍍鋅/鍍鎳）
CE-TB8×25-45
P10（槽10）
30
M8×30
碳鋼（鍍鋅/鍍鎳）
CE-TB8×30-45
P10（槽10）
35
M8×35
碳鋼（鍍鋅/鍍鎳）
CE-TB8×35-45
P10（槽10）
40
M8×40
碳鋼（鍍鋅/鍍鎳）
CE-TB8×40-45

注：50系列工業鋁型材所用T型螺栓與40系列相同，只需要根據槽深選用合適的T型螺栓即可；
無標題文檔

APAS工業鋁型材簡易選型表：



說明：

I. 圖中共有六個參數值：

變形量決定因素：

1.承受力F（N）

2.鋁型材長度L（mm）

3.承載力與鋁型材長度的交點

4.所選鋁型材慣性矩I（cm4）

5.從交點垂直延伸到底部的直線

6.不同承受方式的鋁型材變形量f(mm)

II.可通過參數中的任意三個，查出另一個參
數的極限值。

舉例：選用APAS-8-4080W鋁型材，
L=1000mm，加載荷F=2000N，從圖表中
可輕易查出鋁型材的三種支撐狀態下最大變
形量。

無標題文檔



APAS工業鋁型材受力變形量計算：


在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。

m 鋁型材線性密度（kg/cm3）
F 載荷（N）
L 鋁型材無支撐長度
E 彈性模量（68600N/mm2）
I 集合慣性（cm4）
Z 載面慣性（cm3）
g 9.81N/kgf
f 變形量

* 靜載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式1鋁型材受力變形計算公式2鋁型材受力變形計算公式3
* 無載荷狀態下的鋁型材變形量計算：
鋁型材受力變形計算公式14鋁型材受力變形計算公式5鋁型材受力變形計算公式6
* 鋁型材最大允許彎曲應力：σmax<200N/m3
鋁型材受力變形計算公式7鋁型材受力變形計算公式8鋁型材受力變形計算公式9
* 計算舉例：
選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐

鋁型材受力變形計算公式10鋁型材受力變形計算公式11
